BIM建筑技术应用

本作品为BIM建筑技术应用课程作业，基于Autodesk Revit 2020完成一栋六层钢筋混凝土框架结构的全专业建模。从标高轴网搭建、梁柱板墙构件布置，到剖面框分析，完整呈现BIM技术在建筑结构设计中的应用流程。

Revit三维建模

在Revit中搭建B01至F06共七个标高层的多层框架结构模型，三维总览视角可以看到混凝土柱、矩形梁、楼板与屋面梁的整体空间关系。当前选中构件为屋面KL3框架梁，属性面板显示其截面尺寸。

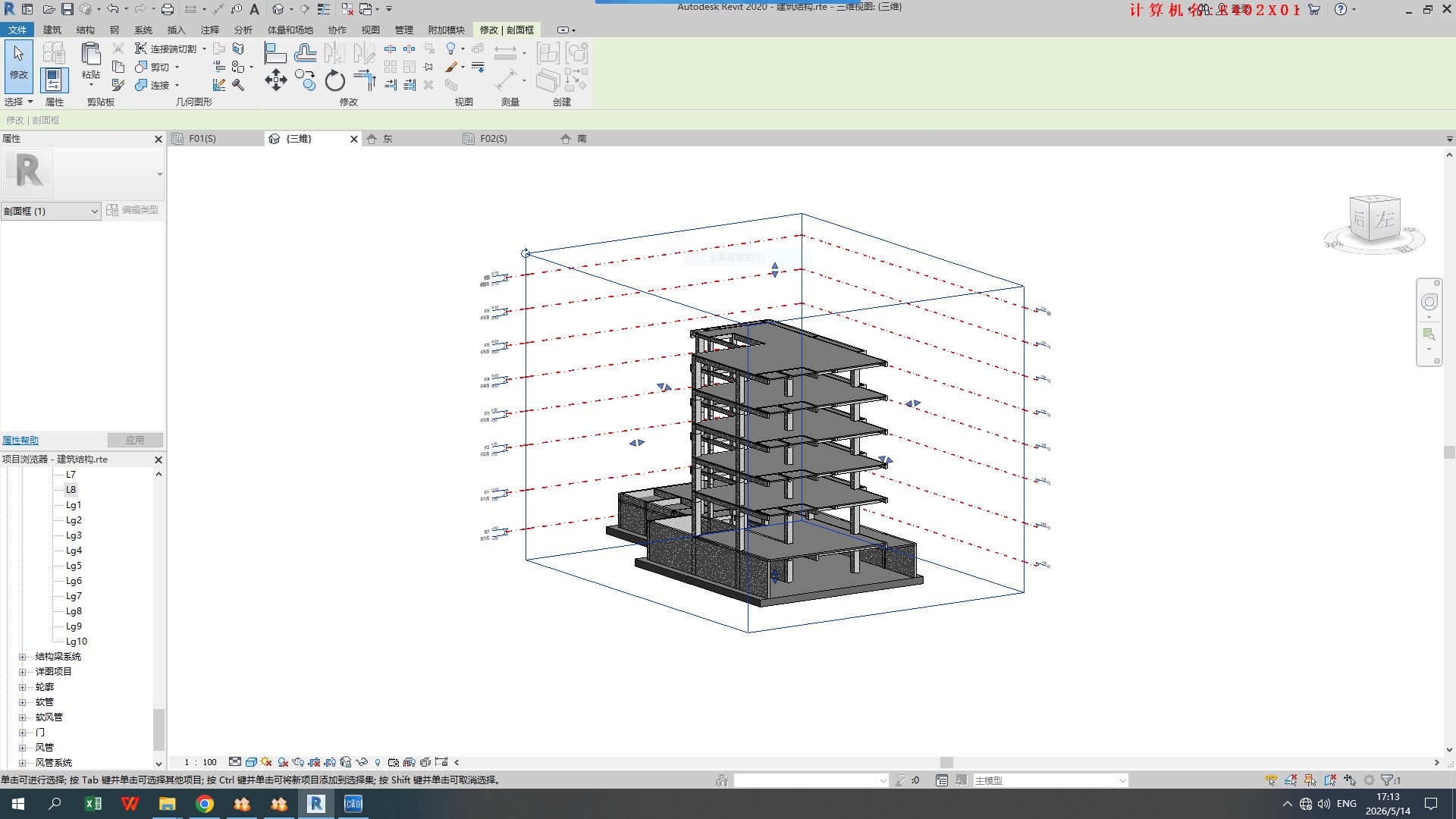

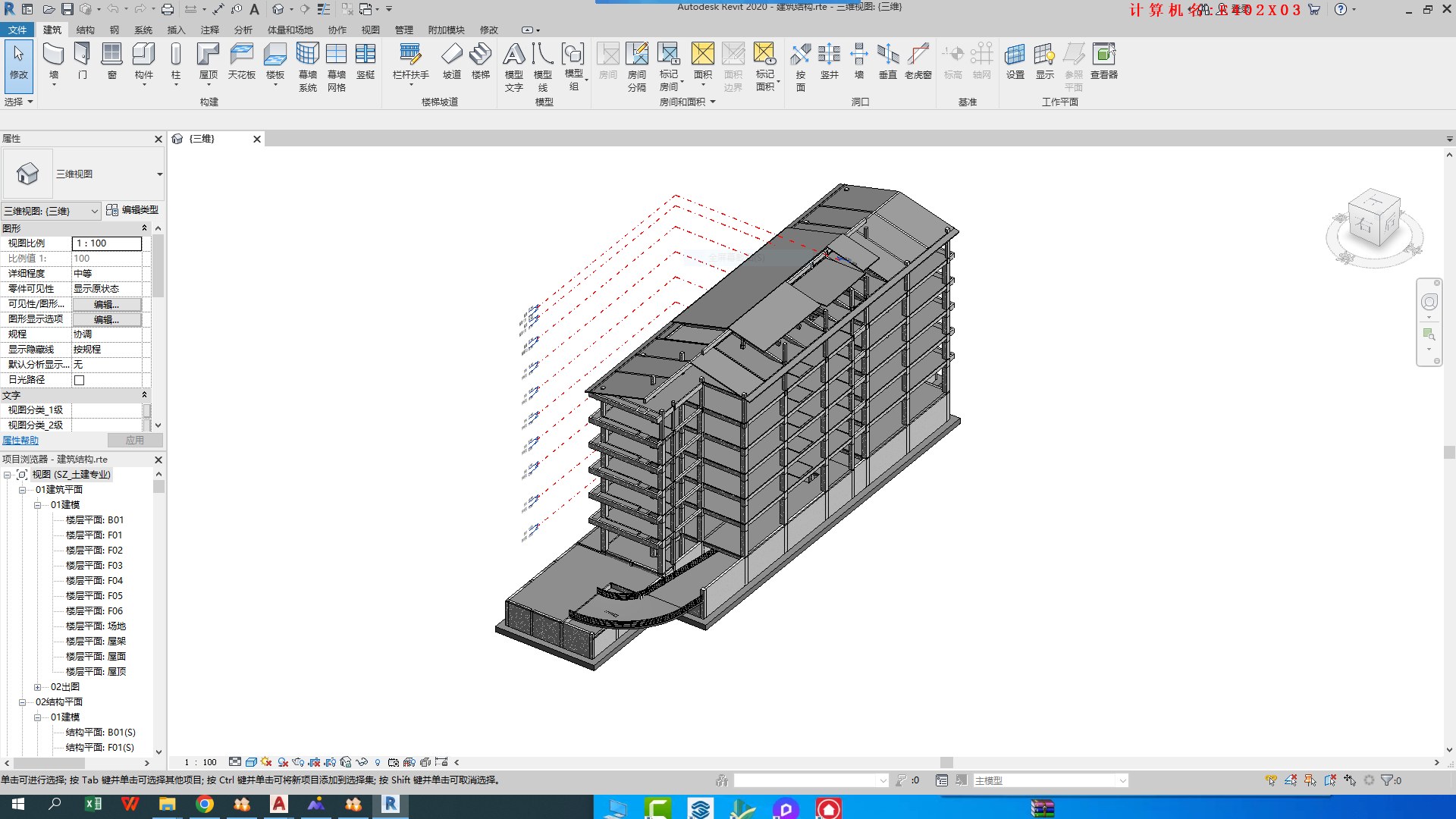

等轴测视图以中等详细程度呈现各层梁柱板的空间组织，红色虚线标示参照平面与标高位置；结构骨架暴露视图则隐藏楼板面层，直观展示柱网间距与梁系布置，底层可见坡道与楼梯构件的穿插关系。

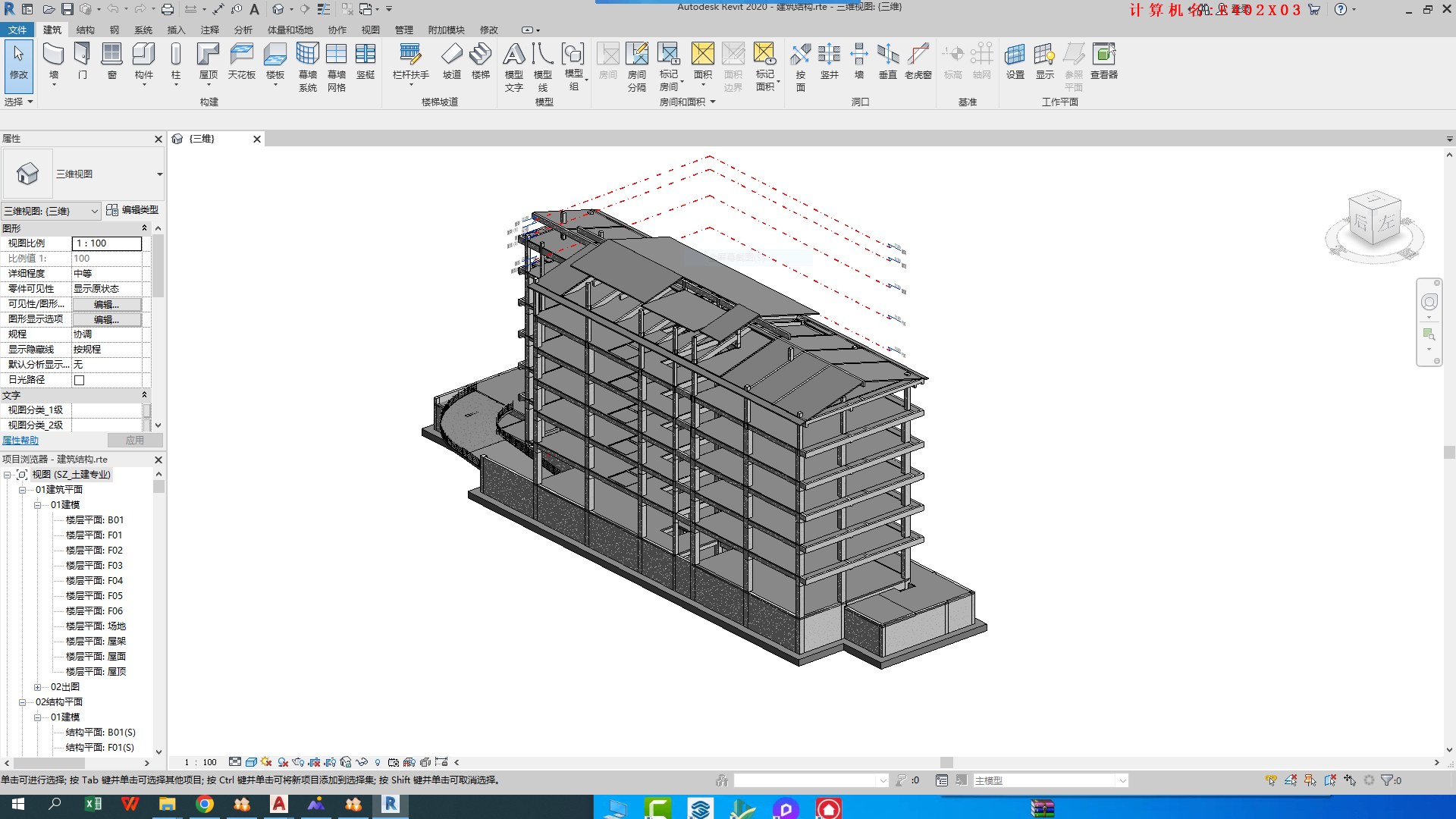

结构构件细节视图中，项目浏览器按01建筑与02结构平面分层管理视图，楼层平面B01至F06与结构平面B01(S)至F03(S)分别对应建筑模型与结构模型两套出图体系，体现BIM多专业协同的管理逻辑。

剖面分析

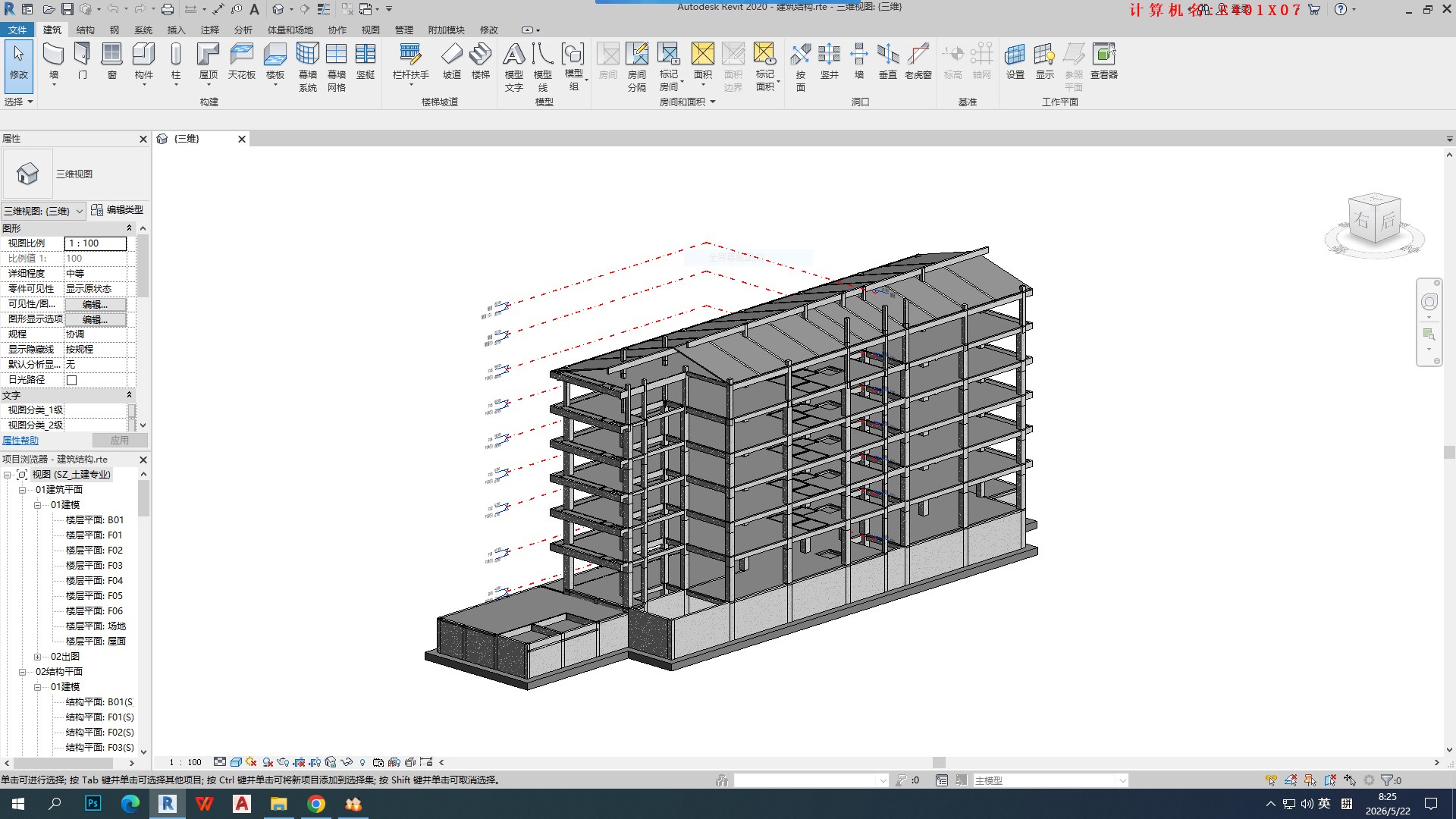

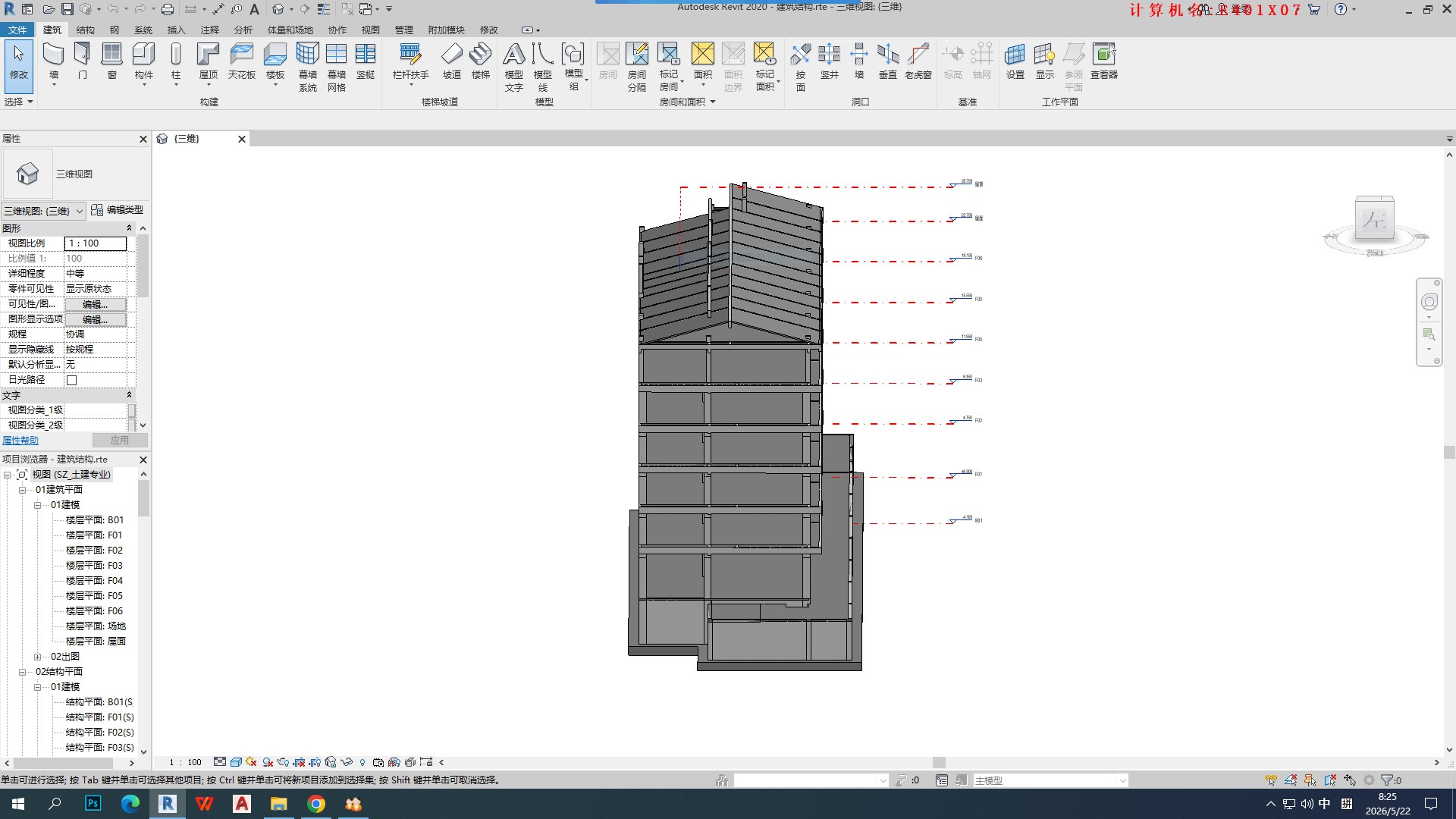

剖面框工具在三维视图中裁切出局部内部空间，便于检查梁柱节点与楼板交接的构造关系；参照平面与标高标注视图以红色虚线显示各层标高，验证构件的空间定位与层高逻辑。

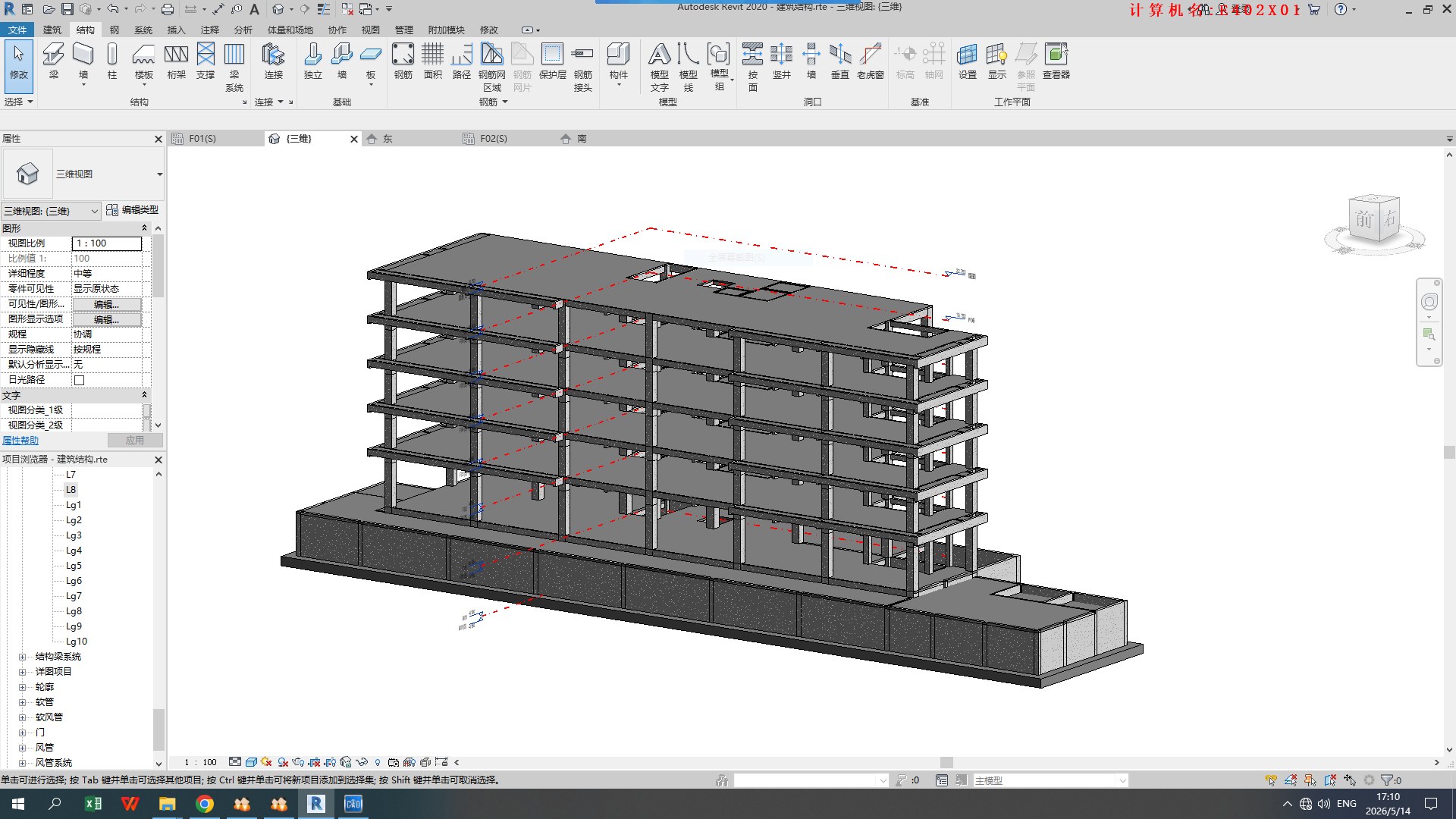

线框模式以隐藏线显示方式呈现结构骨架的空间拓扑，便于审查构件间的碰撞与穿插关系。
